功能及設備要求：

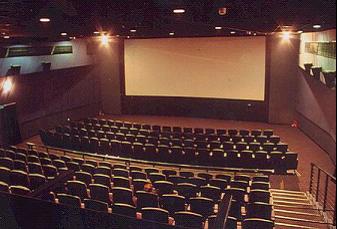

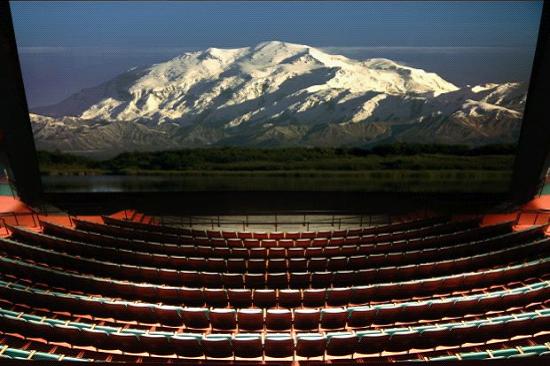

大型影廳是指座位數大于400人以上的電影放映廳，多為大型劇場、禮堂或商業影院中的******的影廳，這種影廳由于人數眾多，容積較大，所以需要大功率、高靈敏度的音箱來還原電影聲音，同時系統還應滿足Dollby5.1聲道立體聲輸出并支持膠片和數字電影的各種聲音制式，這里通過使用QSC專業的影院音頻設備結合當前主流電影還音技術來設計配置，使劇院的電影還音系統達到我國的星級影院的評定標準。
產品選型及使用建議：
為了能更好的達到星級影院標準和完美的聲音還原，我們采用QSC獨有的4分頻專業影院揚聲器和DCA系列專業影院功放來實現影院音頻系統的完美結合。
DCS-SC系列電影主聲道揚聲器，是專為數字影院還音系統所設計的，而SC-434則是最新推出的4分頻主揚聲器之一，QSC獨特的4分頻主音箱將全頻分為低頻、中頻、高頻和甚高頻，分別由四個單元承擔，可以使用3路信號驅動，音箱上內置了高頻和超高頻被動分頻器，而高頻和甚高頻單元采用同軸揚聲器將兩個頻段聲波完美的疊加在一起，高頻部分非常透徹，中頻單元依然采用10寸單元，保證了人聲對白的清晰準確。
DCA影院專業功放采用獨有的PowerLight3開關電源技術，體積小、重量輕，并且使低音更加震撼，高音更加透亮。DCA系列功放搭配DCM影院監控器一起使用，還可以實現電子分頻、數字信號處理和揚聲器和功放的實時監控功能，在系統的安裝調試過程中，DCM和DCA功放通過數據電纜連接，同時傳輸控制信號和音頻信號，布線簡單快速，而放映工作人員在日常只通過DCM指示燈即可獲得功放和揚聲器的工作狀態。系統中采用了2只雙18寸低頻大功率音箱，在安裝擺放時可以將兩個音箱疊加在一起放置并靠墻角，通過兩個音箱的耦合效應，低頻音箱******聲壓級可以達到143dB，加之其低頻能夠下延到22Hz，足以為觀眾營造震撼的效果。環繞音箱使用了SR-46，SR-46擁有4只6寸低頻單元和1個1寸鈦膜高頻單元，4只低頻單元通過相互之間的耦合疊加效應，可以比普通單只揚聲器達到更遠的覆蓋范圍，更加適用于面積比較大的影院。
QSC專業影院系統包括DCA數字影院功放和DCS影院揚聲器以及DCM影院監控器全部通過了THX認證，可以為用戶提供專業而真實的震撼感受。
建議采用的設備型號和數量：
名稱 | 型號 | 數量 | 單位 |
四分頻銀幕主揚聲器 | QSC SC-434 | 3 | 組 |
次低頻電影揚聲器 | QSC SB-7218 | 2 | 組 |
環繞揚聲器 | QSC SR-46 | 18 | 組 |
數字影院功放 | DCA 3422 | 1 | 臺 |
數字影院功放 | DCA3022 | 2 | 臺 |
數字影院功放 | DCA2422 | 3 | 臺 |
數字影院功放 | DCA1622 | 3 | 臺 |
數字影院分頻監控器 | DCM-30 | 1 | 臺 |
影院處理器 | Dolby CP-650D | 1 | 臺 |

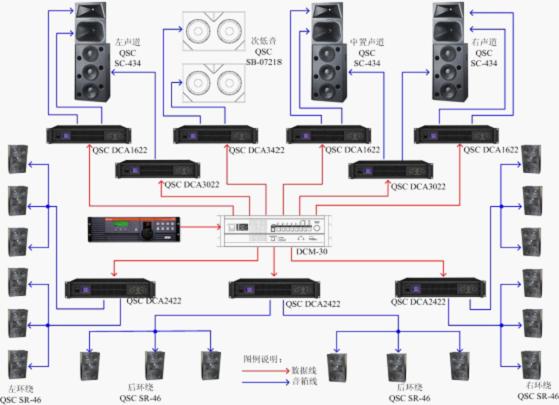

系統連接圖：
